Come vengono utilizzati i cavi unipolari senza guaina standard UE nei moderni sistemi elettrici?

Il cablaggio elettrico all'interno di armadi elettrici, quadri di distribuzione, macchinari e sistemi di costruzione spesso richiede cavi che possano essere instradati in modo efficiente attraverso spazi limitati mantenendo un isolamento elettrico e una conduttività stabili. A differenza dei cavi con guaina esterna aggiuntiva, i cavi unipolari senza guaina sono progettati con una struttura più compatta, che li rende adatti a molte applicazioni di cablaggio fisso e di connessione interna.

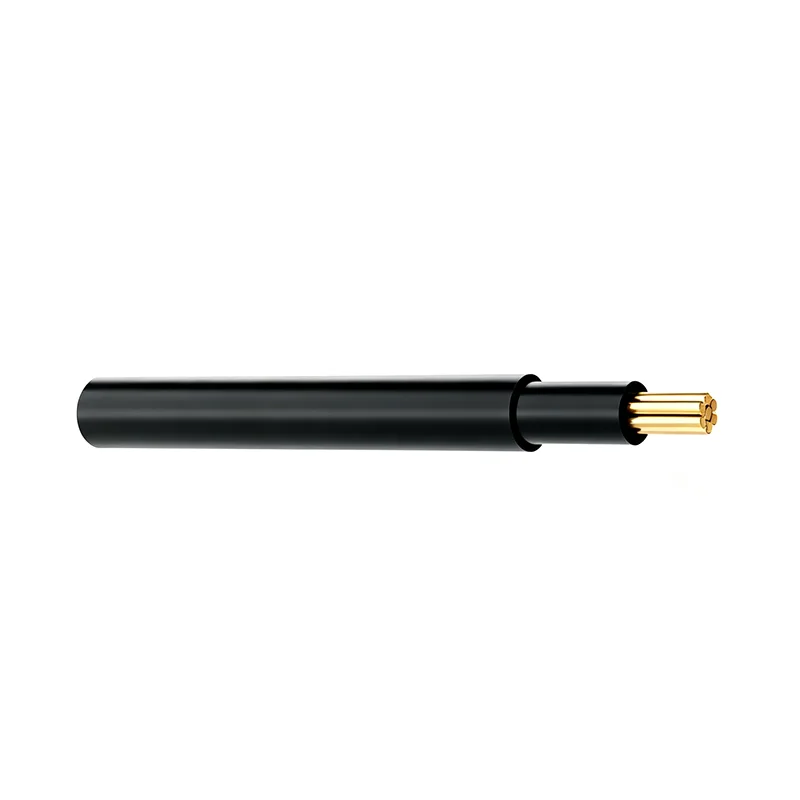

ILCavi unipolari senza guaina standard UEfornito daLINSHENGsono progettati per applicazioni elettriche a bassa tensione secondo gli standard europei. La gamma di prodotti utilizza conduttori in rame privi di ossigeno, supporta configurazioni di conduttori rigidi e flessibili ed è disponibile con PVC o materiali isolanti personalizzati. Le attuali specifiche del prodotto coprono un intervallo di tensione nominale di 450/750 V e sezioni dei conduttori da 1,5 mm² a 25 mm².

Perché i cavi unipolari sono utili per il cablaggio interno?

Instradamento efficiente in spazi limitati

Gli armadi elettrici e le apparecchiature di automazione contengono numerosi componenti, terminali, interruttori, relè e dispositivi di controllo. Il cablaggio deve spesso passare attraverso canali stretti e seguire percorsi specifici tra i componenti.

La struttura a nucleo singolo semplifica l'instradamento e l'organizzazione dei singoli cavi. Gli installatori possono disporre conduttori diversi in base alla disposizione dell'armadio invece di gestire un cavo multipolare più grande dove sono necessarie connessioni individuali.

Collegamenti elettrici più chiari

I singoli conduttori possono essere identificati e instradati separatamente, il che può semplificare il lavoro di collegamento all'interno dei quadri di distribuzione e degli armadi di controllo. Una corretta etichettatura e un percorso organizzato possono anche rendere più efficienti le future ispezioni e manutenzioni.

Configurazione flessibile

Circuiti diversi possono richiedere dimensioni dei conduttori diverse. Una gamma di cavi unipolari che copre diverse sezioni trasversali consente ai progettisti di sistemi di selezionare la dimensione del conduttore in base ai requisiti attuali, alle condizioni di installazione e alle normative elettriche applicabili.

Dove vengono comunemente applicati questi cavi?

Armadi di controllo elettrici

Gli armadi di controllo contengono un gran numero di collegamenti elettrici interni. I circuiti di alimentazione, i circuiti di controllo, le interfacce di segnale e le connessioni dei componenti possono richiedere dimensioni dei conduttori e percorsi di instradamento diversi.

ILCavi unipolari senza guaina standard UEpuò essere utilizzato per il cablaggio interno dell'armadio laddove il metodo di installazione applicabile consente questo tipo di cavo. Le loro caratteristiche di instradamento flessibili possono aiutare gli installatori a creare percorsi di cablaggio organizzati all'interno di uno spazio limitato nell'armadio.

Schede di distribuzione

I quadri di distribuzione richiedono collegamenti affidabili tra l'alimentazione in ingresso, i dispositivi di protezione dei circuiti, le morsettiere e i circuiti in uscita. I conduttori unipolari possono essere utilizzati per i collegamenti interni quando il tipo di cavo selezionato e il metodo di installazione soddisfano i requisiti dell'impianto elettrico.

Apparecchiature per l'automazione industriale

I macchinari industriali contengono generalmente motori, sensori, componenti di controllo, relè, sistemi PLC, contattori e altri dispositivi elettrici. La disposizione del cablaggio deve adattarsi alla disposizione fisica di questi componenti mantenendo allo stesso tempo collegamenti elettrici affidabili.

I cavi LINSHENG possono essere applicati a collegamenti elettrici interni in apparecchiature di automazione e macchinari di produzione dove le specifiche del cavo sono appropriate per le condizioni operative.

Realizzazione di impianti elettrici

I cavi unipolari standard europei vengono utilizzati anche in impianti elettrici residenziali e commerciali idonei, compresi circuiti di illuminazione, collegamenti di distribuzione e cablaggi interni fissi.

L'applicazione effettiva deve essere sempre determinata dalle normative nazionali di installazione applicabili, dal tipo di cavo, dalle dimensioni del conduttore, dalla tensione nominale, dall'ambiente di installazione e dal metodo di protezione richiesto.

Quali parametri elettrici dovrebbero controllare gli acquirenti?

Le specifiche di cui sopra devono essere trattate come parametri specifici del prodotto. Per un'installazione particolare, gli acquirenti devono confermare il tipo di cavo applicabile, la struttura del conduttore, il materiale isolante, la temperatura nominale e i requisiti normativi prima di ordinare.

In che modo le dimensioni del conduttore influiscono sulla scelta del cavo?

1,5 mm² per circuiti più piccoli

L'opzione da 1,5 mm² ha una resistenza massima del conduttore di 12,1 Ω/km e può essere presa in considerazione per applicazioni di cablaggio a corrente inferiore adatte dove i requisiti di installazione consentono questa dimensione del conduttore.

2,5 mm² per collegamenti elettrici generali

La versione da 2,5 mm² ha una resistenza massima del conduttore di 7,41 Ω/km ed è comunemente considerata per una gamma più ampia di requisiti di connessione elettrica. La corrente effettiva consentita dipende dal metodo di installazione, dalla temperatura ambiente, dal raggruppamento, dall'isolamento e dagli standard applicabili.

Da 4 mm² a 10 mm² per requisiti di corrente più elevati

Le opzioni da 4 mm², 6 mm² e 10 mm² forniscono sezioni trasversali dei conduttori progressivamente più grandi per applicazioni che richiedono una maggiore capacità di trasporto di corrente. Gli acquirenti dovrebbero calcolare la dimensione del conduttore richiesta in base al carico effettivo e alle condizioni di installazione anziché selezionare esclusivamente in base alla potenza nominale dell'apparecchiatura.

16 mm² e 25 mm² per connessioni più grandi

Le opzioni da 16 mm² e 25 mm² sono disponibili per sistemi elettrici che richiedono conduttori più grandi. Per queste applicazioni, durante la selezione del cavo è necessario considerare la caduta di tensione, il metodo di installazione, la temperatura ambiente, il raggruppamento dei conduttori e le condizioni di cortocircuito.

Qual è la differenza tra conduttori solidi e intrecciati?

Conduttori solidi

Un conduttore solido è costituito da un singolo elemento conduttivo. Può fornire una struttura relativamente stabile per il cablaggio fisso ed è comunemente considerato laddove il cavo non richiede movimenti frequenti.

L'idoneità di un conduttore solido dipende dall'ambiente di installazione, dai requisiti di piegatura, dal design del terminale e dallo standard di cavo applicabile.

Conduttori a trefoli

Un conduttore a trefolo è costituito da più fili più piccoli combinati in un unico conduttore. Questa costruzione generalmente fornisce una maggiore flessibilità rispetto a un conduttore solido della stessa area di sezione trasversale.

Le configurazioni intrecciate possono essere utili quando il cablaggio deve seguire percorsi curvi o quando lo spazio di installazione rende importante la flessibilità.

Cosa bisogna considerare quando si installano cavi senza guaina?

Protezione da danni meccanici

Un cavo senza guaina non dispone della stessa protezione meccanica aggiuntiva fornita da una struttura con guaina. Dovrebbe pertanto essere installato solo in applicazioni e luoghi in cui il tipo di cavo selezionato è consentito e viene fornita un'adeguata protezione quando necessario.

Itinerario corretto

L'instradamento dei cavi deve evitare spigoli vivi, piegature eccessive, componenti in movimento, fonti di calore eccessive e altre condizioni che potrebbero danneggiare l'isolamento. All'interno degli armadi elettrici, i conduttori devono essere disposti in modo da evitare inutili sollecitazioni meccaniche.

Cessazione appropriata

Terminali, connettori, puntali e altri componenti di connessione devono essere compatibili con il tipo e la sezione trasversale del conduttore. Una terminazione inadeguata può aumentare la resistenza di contatto e creare un riscaldamento localizzato.

Considera il raggruppamento di cavi

Quando vengono installati insieme più conduttori caricati, la dissipazione del calore può essere ridotta e potrebbe essere necessario regolare la corrente consentita. Pertanto, quando si determina la capacità di trasporto di corrente, è necessario considerare le condizioni di installazione e le normative applicabili.

In che modo la temperatura influisce sulla scelta del cavo?

Temperatura ambiente

La temperatura circostante influisce sulle prestazioni termiche di un cavo elettrico. Un cavo installato all'interno di un armadio di controllo caldo può funzionare in condizioni diverse rispetto allo stesso cavo installato in un ambiente più fresco.

L'intervallo di temperatura operativa specificato del cavo deve essere confrontato con le condizioni di installazione effettive.

Temperatura operativa del conduttore

Le attuali specifiche del prodotto prevedono un intervallo di temperatura operativa compreso tra -30°C e +90°C. La corrente consentita e l'aumento di temperatura effettivo dipendono ancora dal metodo di installazione e dai relativi requisiti elettrici.

Condizioni di temperatura a breve termine

La specifica del prodotto indica una resistenza termica a breve termine fino a +250°C. Questo parametro non deve essere interpretato come una temperatura operativa continua e deve essere valutato in base allo standard del cavo applicabile e alle condizioni operative specifiche.

Perché gli standard europei sono importanti per l'approvvigionamento di cavi?

Requisiti di prodotto standardizzati

Gli standard europei sui cavi stabiliscono i requisiti relativi alla costruzione del conduttore, alle caratteristiche elettriche, all'isolamento, alle dimensioni e ai test. L'utilizzo di un cavo progettato in base allo standard applicabile può semplificare la selezione del prodotto per i progetti che servono i mercati europei.

Documentazione del progetto

I progetti industriali e i produttori di apparecchiature elettriche potrebbero aver bisogno di documentazione tecnica per dimostrare che i componenti selezionati corrispondono a standard specifici e requisiti di mercato.

LINSHENG identifica EN 60228 e HD 21.13 come standard applicabili per la sua gamma di cavi unipolari standard UE, mentre la conformità CE, RoHS e REACH può essere fornita in base ai requisiti del cliente e del mercato.

Si applicano ancora i requisiti specifici del mercato

Un cavo standard UE non dovrebbe essere automaticamente considerato adatto ad ogni installazione in ogni paese europeo. Anche le normative nazionali sul cablaggio, i metodi di installazione, i requisiti antincendio, le condizioni ambientali e le specifiche di progetto devono essere esaminati prima dell'approvvigionamento.

In che modo gli acquirenti dovrebbero confrontare diversi fornitori di cavi?

Quali test di qualità sono importanti per i cavi unipolari?

Test di resistenza del conduttore

Il test della resistenza del conduttore aiuta a verificare se il conduttore soddisfa le caratteristiche elettriche specificate. Una resistenza costante è importante per una trasmissione stabile della corrente e prestazioni prevedibili in termini di caduta di tensione.

Prove di trazione e allungamento

I test meccanici possono essere utilizzati per valutare le caratteristiche del conduttore e dell'isolamento. Le misurazioni della resistenza alla trazione e dell'allungamento forniscono informazioni su come i materiali rispondono allo stress meccanico.

Ispezione dell'isolamento

L'isolamento deve essere controllato per individuare eventuali difetti che potrebbero compromettere la sicurezza elettrica. L'ispezione può includere controlli dimensionali, controlli estetici e test elettrici in base allo standard di prodotto applicabile.

Ispezione dell'aspetto

L'ispezione visiva aiuta a identificare difetti superficiali, incoerenze dimensionali, problemi di stampa o altre anomalie di produzione prima che il cavo venga imballato e spedito.

In che modo LINSHENG può supportare i produttori di apparecchiature elettriche?

Dimensioni multiple del conduttore

LINSHENGfornisce una gamma di sezioni trasversali dei conduttori da 1,5 mm² a 25 mm², consentendo ai produttori di apparecchiature, agli appaltatori elettrici e ai distributori di selezionare diverse dimensioni in base ai requisiti del progetto.

Fornitura orientata agli OEM

I produttori di apparecchiature elettriche possono richiedere costruzioni di conduttori, materiali isolanti, colori, imballaggi, etichettature e documentazione tecnica specifici. Configurazioni di cavi personalizzate possono essere valutate in base ai requisiti di progetto.

Applicazioni in più settori

ILCavi unipolari senza guaina standard UEpuò essere preso in considerazione per quadri elettrici, quadri di distribuzione, apparecchiature di automazione industriale, cablaggio di macchinari e installazioni elettriche residenziali o commerciali adeguate.
